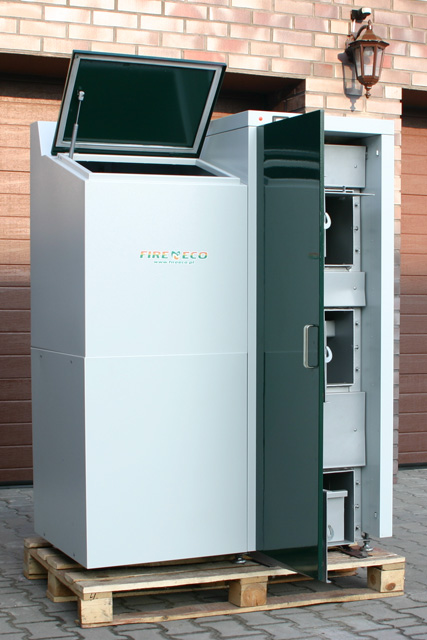

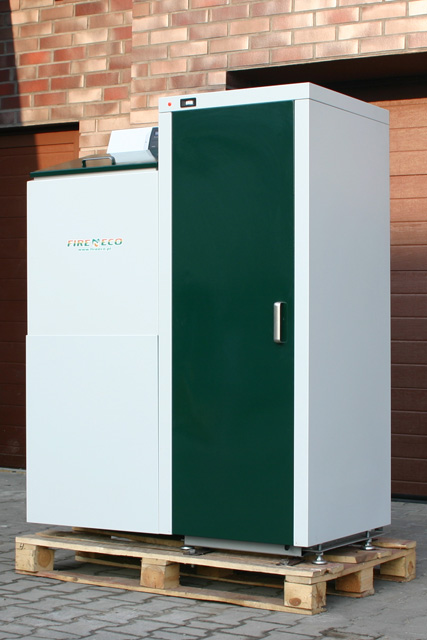

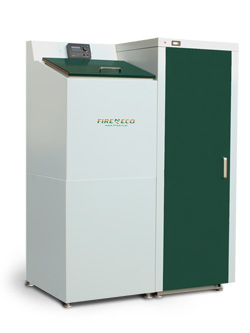

HERMES - kotel s automatikou (25 kW)
Informace
Moderní kotle HERMES jsou vybaveny automatikou podavání paliva a proudění vzduchu a také zásobníkem paliva. Díky použití retortového hořáku se širokým pásmem výkonu (25 -100%) bylo dosaženo ekonomické spalování.

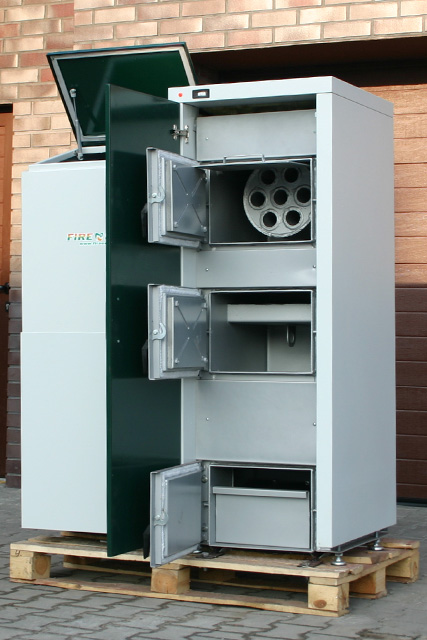

Palivo je vedeno ze zásobníku paliva do retortového hořáku pomocí šnekového dopravníku. Výmeník je vyrobený z vysoké kvality kotevní oceli zaručující dlouhou životnost.
Výhodou kotle je malé ochniště (retortový hořák) o vysokém výkonu. Kotle HERMES se vyznačují bezdýmným spálením paliva, díky čemu je nízká emise škodlivých látek.

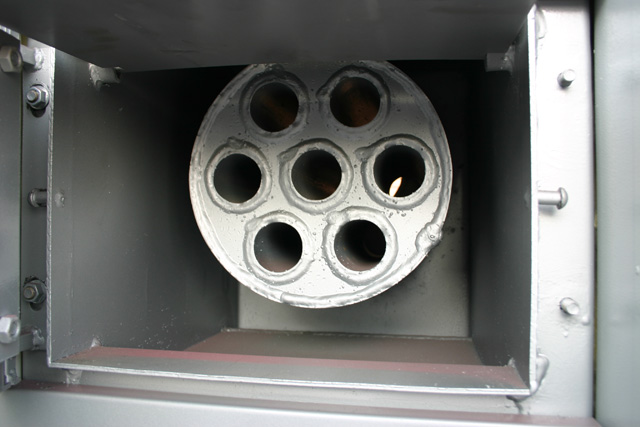

Dodatečný zisk tepla ze spalin je dosážený díky speciální konstrukci rourového výměníku, který zajišťuje vysokou účinnost zařízení.
Paliva spalovaná z podavače:
 ekohrášek |
 prach |
 ekohrášek
/ pelety |
 ekohrášek
/ oves |
Paliva spalovaná na doplňkovém roštu:
Specifikace
| Specifikace |
|
Technické specifikace HERMES |
| Typ kotle |
|
HERMES |
| Jmenovitý výkon |
kW |
25 |
| Rozsah výkonu |
kW |
10 - 30 |
| Orientační plocha |
m² |
82 - 250 |
| Tepelný výkon během použití základního paliva |
% |
=>82 - 86 |
| Maximální teplota vody |
°C |
80 |
| Minimální teplota návratu |
°C |
55 |
| Maximální tlak |
Bar |
1,5 |
| Orientační plocha |
m² |
80 |
Palivo:
|
MJ |
20 - 24
24
26 - 29
20
pellety, trociny, ziarna zbóż
w proporcji 60/40 (60% węgla)
|
| Spotřeba paliva během jmenovitého výkonu |
kg/h |
4,5 - 5,5 |
| Kapacita koše |
kg |
150 |
| Požadovaný spalinový tah |
Pa |
20-25 |
| Orientační řez komínového otvoru |
cm² |
330 |
| Orientační výška komína |
m |
6 |
| Vodní kapacita kotle |
dm³ |
116 |
| Průměr řezu kouřovodu |
mm |
160 |
| Průměr napájení návratu |
cal |
GZ 2" |
Rozměr sady:
- šířka D
- výška H
- hloubka G
- výška H |
mm |
1140
1485
810
1250
|
Hmotnost kotle
- beze vody |
kg |
378
417
|
Hmotnost položky:
- výměník
- bydlení výměník
- tým z hořáku zásobníku
- koše |
kg |
211
25
50
47
|
| Příkon |
W |
80 |
| Napájecí napětí |
V |
230 |
| Vodní kapacita kotle |
l |
150 |

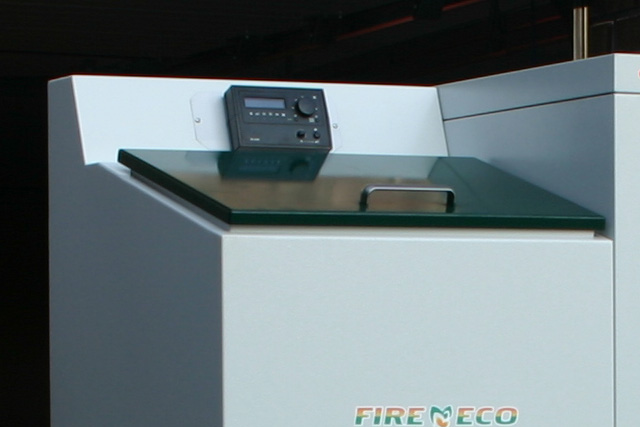

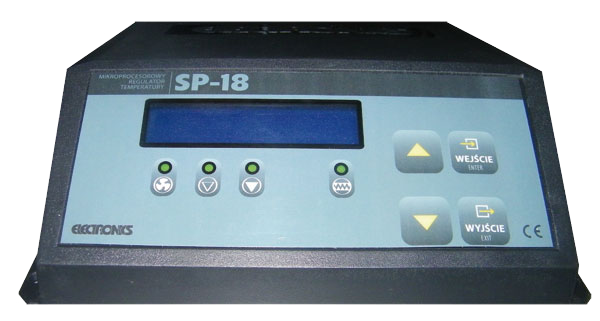

Ovládání
Úlohou zařízení je automatická regulace dmýchání do kotlů ÚT a spínání čerpadel: cirkulačního, čerpadla užitkové vody a podlahového čerpadla ve vedení ústředního topení. Regulátor spolupracuje se šnekovým podavačem kotle. Proces ovládání je realizován pomocí kontroly teploty kapaliny v kotli ÚT.
Regulátor má dva režimy:
- Provozní režim (když je teplota ÚT nižší, než zadaná).
- Podpůrný režim (když se teplota ÚT rovná nebo je vyšší než zadaná).
Regulátor umožňuje udržení zadané teploty užitkové vody a udržuje teplotu uvnitř budovy. Regulátor vyžaduje změnu nastavení vzhledem k různorodosti paliv a druhu kotle.
Sestava kotle
V náročnější sestavě kotle nabízíme několik možností:
- nabízíme volbu podavače z levé / pravé strany kotle
- nabízíme volbu otvírání dvířek nalevo / napravo
- nabízíme volbu průměru vstupní a výstupní vodní větve
- nabízíme volbu umístění vstupní a výstupní vodní větve
- nabízíme volbu tvaru a umístění sopouchu kotle, np. koleno vlevo, nahoru atp.

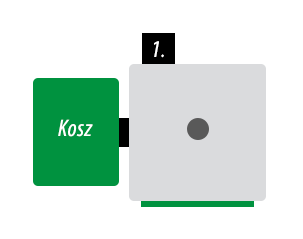

1. Výstup kouřovodu
zezadu přesunutý vlevo.

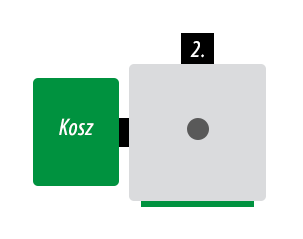

2. Výstup kouřovodu
zezadu uprostřed.

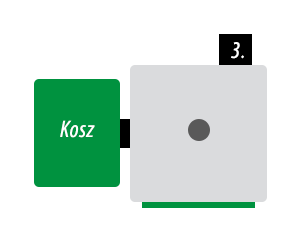

3. Výstup kouřovodu zezadu
přesunutý vpravo.

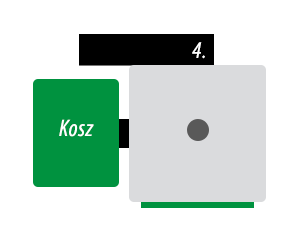

4. Výstup kouřovodu zezadu,
koleno vlevo.

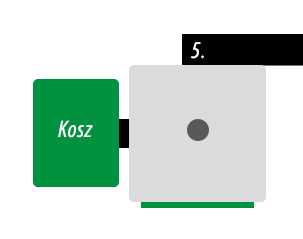

5. Výstup kouřovodu zezadu,
koleno vpravo.

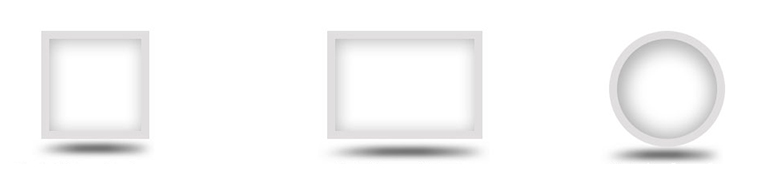

Tvar sopouchu
Tvar sopouchu může zákazník vybírat dle vlastní potřeby:
nabízíme tvar kulatý, čtvercový nebo obdélníkový.

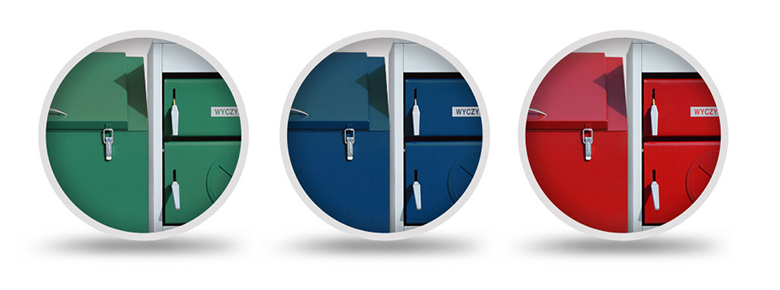

Barevné provedení
Jako jedni z mála výrobců nabízíme zákazníkům volbu barvy kotle a to: zelenou, červenou a modrou.
|
