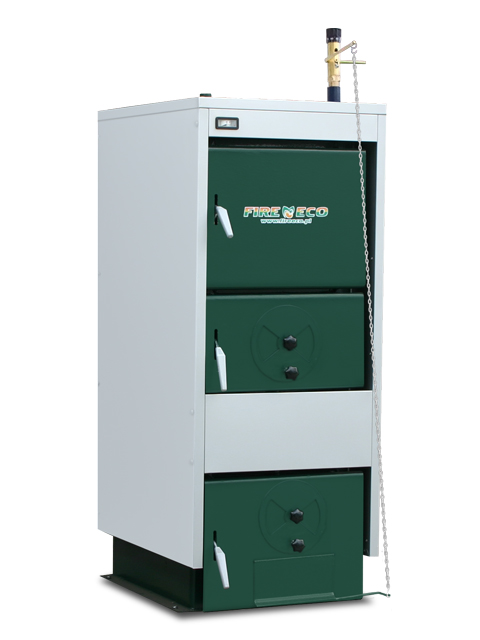

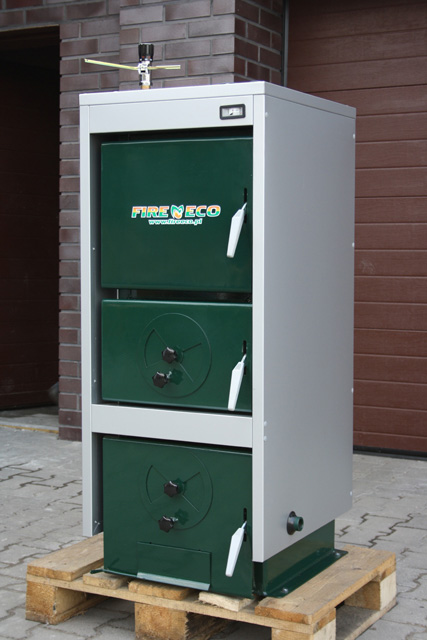

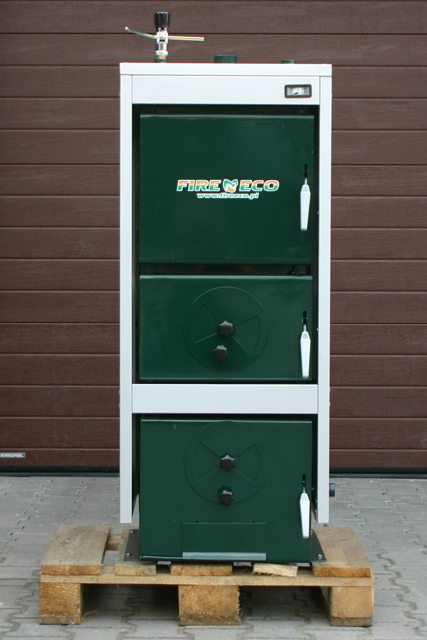

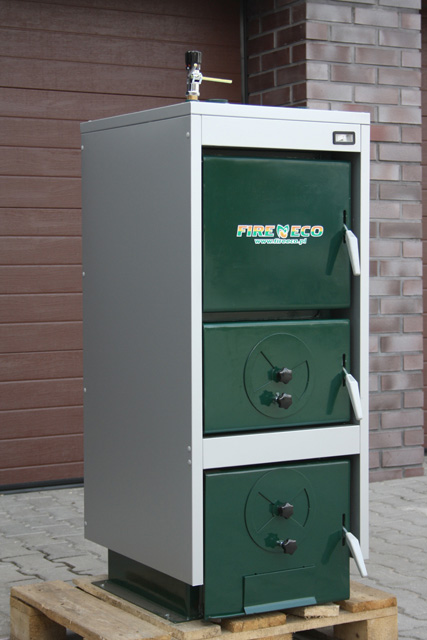

AMON - универсальный котел (10-48 кв)

Информация

Котлы типа AMON это котлы с регулируемым процессом сгорания, предназначенные, прежде всего, для подогрева воды до температуры не выше, чем 90°C. Эти котлы.

Эти котлы применяются во всех установках центрального отопления, имеющихся в любых жилых зданиях, в торговых павильонах, мастерских, хозяйствах, теплицах, школах и т.п.

Производим котлы мощностью: 10 - 48 киловатт. Котлы типа AMON могут быть установлены только в установках открытого типа; они работают в гравитационной или насосной системе. Стандартное оснащение котла AMON включает регулятор тяги.


Замена топлива:

fштыб

уголь орех

древесина

брикет

Технические данные

Перечисление Технические данные AMON
Тип котла 10 15 18 22 26 32 36 48
Номинальная мощность кВт 10 15 18 22 26 32 36 48
Диапазон мощностей кВт 3-10 4-13 5-18 6-22 8-26 9-32 14-36 19-48
Поверхность нагрева котла м² 1,0 1,5 1,8 2,2 2,6 3,2 3,6 4,8
Величина нагреваемой поверхности м² do
90		 do
130		 130
-160		 160
-180		 180
-200		 200
-250		 250
-300		 300
-400
Термический коэффициент полезного действия % >=80
Максимальная температура воды °C 90
Минимальная температура обратного хода °C 60
Максимальное рабочее давление бар 1,5
Расход топлива при номинальной мощности кг/ч 2,0 2,3 2,6 3,2 3,6 4,3 5,0 7,7
Заполнять вверх по емкости хоппера кг 29 38 47 56 65 77 127 200
Требуемая тяга топочных газов Па 20 20 22 25
Cечение дымохода см² 270 270 350 390
Требуемая высота дымохода м 5 5 6 7
Влагоёмкость котла дм³ 50 55 70 75 105 110 135 195
Диаметр дымового канала мм 160 180
Диаметр патрубка питания и обратного хода cal GZ 2"
Габаритные размеры установки:
- ширина D
- высота H
- глубина G
- высота F
мм
410
1160
825
960
455
1140
920
930
495
1200
930
1000
515
1215
950
1010
535
1290
1050
1080
535
1330
1075
1110
585
1425
1140
1220
695
1490
1190
1280
Габаритные размеры теплообменника:
- ширина
- высота
- глубина с дымовым каналом
мм
410
1160
425
455
1140
530
495
1200
570
515
1215
600
535
1290
700
535
1315
725
585
1425
790
695
1490
840
Вес установки без воды кг 165 179 218 232 280 291 376 470

Управление

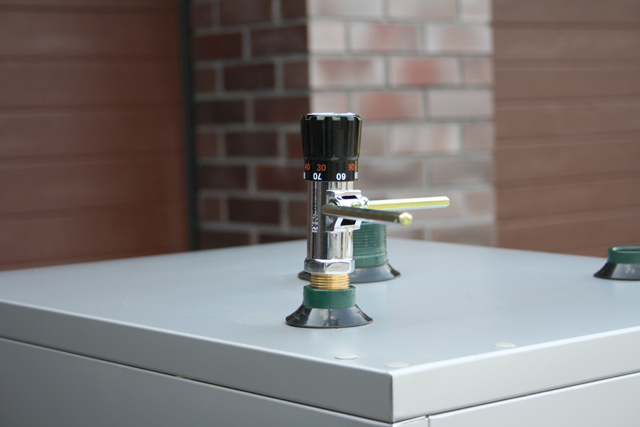

Термостатический регулятор силы тяги воздуха в камине, дающий возможность установить температуру воды в котлах, работающих на твердом топливе, представляет собой простую конструкцию, оснащенную головкой, изготовленной из материала, устойчивого к высокой температуре и механическим повреждениям; это гарантирует простой уход и долгую живучесть устройства. Регулятор имеет размеры 120 x 145 мм с расстановкой тяжа 120 градусов, диапазон температуры 30-90 °C, а также максимальную грузоподъёмность 0,8 кг.

Регулятор управляет температурой воды в котле при помощи установленной в нем регулируемой термостатической головки посредством увеличения и уменьшения количества воздуха, необходимого для сгорания топлива в котле. Он может быть установлен во всех видах котлов, работающих на твердом топливе, с патрубком 3/4" и нарезками так вертикальными, как и горизонтальными.

Настройка котла

При расширенной конфигурации котла мы предлагаем несколько вариантов:

  • мы предлагаем возможность расположения подачи с левой / с правой стороны котла
  • мы предлагаем возможность установки двери на левую / правую сторону
  • мы предлагаем выбор диаметра и типа патрубка питательного трубопровода и патрубка возврата
  • мы предлагаем выбор места установки патрубка питательного трубопровода и патрубка возврата
  • мы предлагаем выбор формы и места установки дымового борова, например, колено влево, кверху и так далее

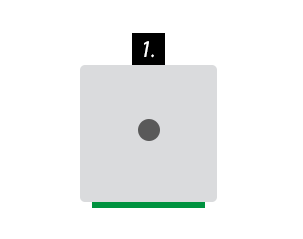

1. Выход дымового борова
сзади в середине.

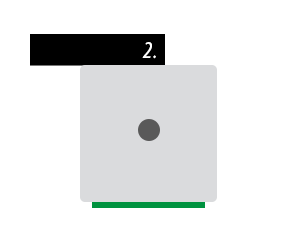

2. Выход дымового борова
сзади (колено влево).

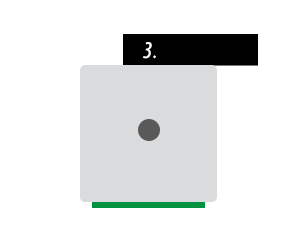

3. Выход дымового борова
сзади (колено вправо).

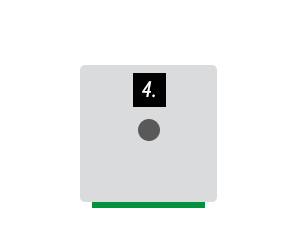

4. Выход дымового
борова вверху.

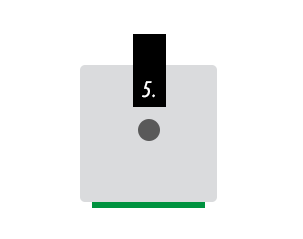

5. Выход дымового борова
сзади (колено кзади).

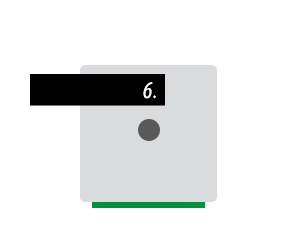

6. Выход дымового борова
вверху (колено влево).

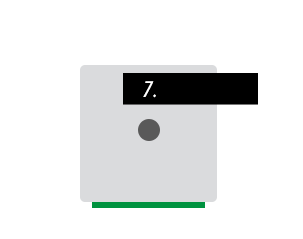

7. Выход дымового борова
вверху (колено вправо).

Форма дымового борова

Форма дымового борова подбирается в соответствии с желанием клиента. Мы предлагаем круглую / квадратную / прямоугольную форму.

Картина

Мы предлагаем картины котельных цвета: зеленый / красный / синий.

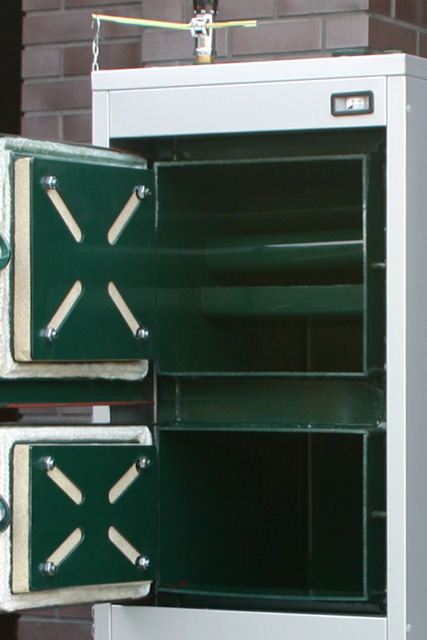

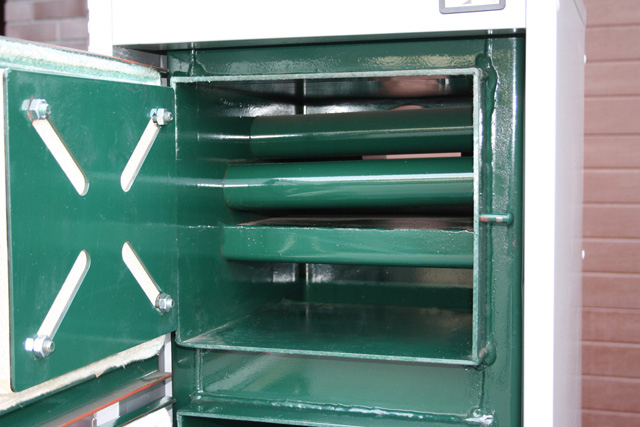

Галерея

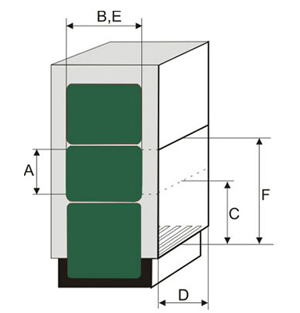

Решетка

A - высота двери
B - ширина двери
C - высота гриля
D - глубина сетки
E - ширина сетки
F - высота гриля

A B C D E F
10 кв 19 29 30 30 24 52
15 кв 22 31 33 32 29 52
18 кв 22 33 35 35 33 57
22 кв 22 33 37 39 33 59
26 кв 22 34 44 47 34 66
32 кв 24 35 47 50 35 71
36 кв 25 40 52 57 40 77
48 кв 25 50 55 61 51 80
