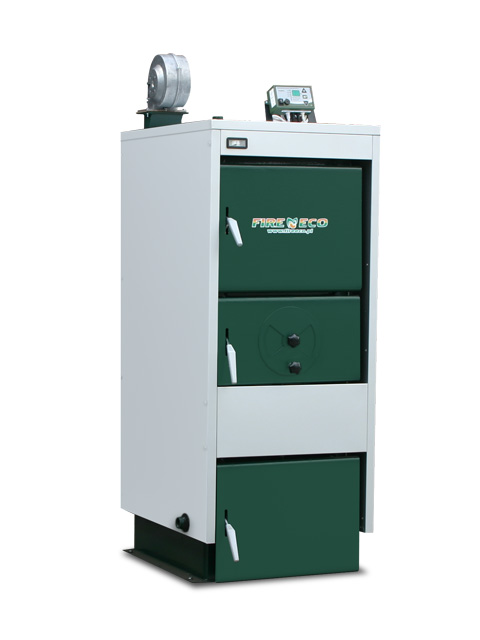

WITO - универсальный котел (10-48 кв)

Информация

Отопительные котлы типа WITO это низкотемпературные котлы, предназначенные для подогрева воды в установках, как гравитационных, так и насосных. Эти котлы применяются для подогрева жилых объектов для одной и нескольких семей, объектов для общественного пользования, таких как школы, учреждения, торговые и промышленные объекты и другие. Котлы типа WITO можно применять только в отопительных установках открытого типа. Производим котлы мощностью: 10 - 48 кв.

В случае контроллера «Пломык» пользователь определяет только температуру воды в котле, контроллер автоматически подбирает количество воздуха. Точный подбор количества топлива по отношению к количеству воздуха - это высокая эффективность процесса сгорания.

Преимущества котла

  • большие дверцы угольного люка
  • облегченное обслуживание, особенно по части очистки
  • работа котла в полуавтоматическом порядке
  • повышенная живучесть и высокая эффективность

Замена топлива:

fштыб

уголь орех

древесина

брикет

Технические данные

Перечисление Технические данные WITO
Тип котла 10 15 18 22 26 32 36 48
Номинальная мощность кВт 10 15 18 22 26 32 36 48
Диапазон мощностей кВт 3-10 4-13 5-18 6-22 8-26 9-32 14-36 19-48
Поверхность нагрева котла м² 1,0 1,5 1,8 2,2 2,6 3,2 3,6 4,8
Величина нагреваемой поверхности м² do
90		 do
130		 130
-160		 160
-180		 180
-200		 200
-250		 250
-300		 300
-400
Термический коэффициент полезного действия % >=80
Максимальная температура воды °C 90
Минимальная температура обратного хода °C 60
Максимальное рабочее давление бар 1,5
Расход топлива при номинальной мощности кг/ч 2,0 2,3 2,6 3,2 3,6 4,3 5,0 7,7
Заполнять вверх по емкости хоппера кг 29 38 47 56 65 77 127 200
Требуемая тяга топочных газов Па 20 20 22 25
Cечение дымохода см² 270 270 350 390
Требуемая высота дымохода м 5 5 6 7
Влагоёмкость котла дм³ 50 55 70 75 105 110 135 195
Диаметр дымового канала мм 160 180
Диаметр патрубка питания и обратного хода cal GZ 2"
Габаритные размеры установки:
- ширина D
- высота E
- высота H
- глубина G
- высота F


мм
410
1190
1160
825
960
455
1225
1140
920
930
495
1240
1200
930
1000
515
1315
1215
950
1010
535
1315
1290
1050
1080
535
1340
1330
1075
1110
585
1450
1425
1140
1220
695
1515
1490
1190
1280
Габаритные размеры теплообменника:
- ширина
- высота
- глубина с дымовым каналом
мм
410
1160
425
455
1140
530
495
1200
570
515
1215
600
535
1290
700
535
1315
725
585
1425
790
695
1490
840
Вес установки без воды кг 165 179 218 232 280 291 376 470

Управление

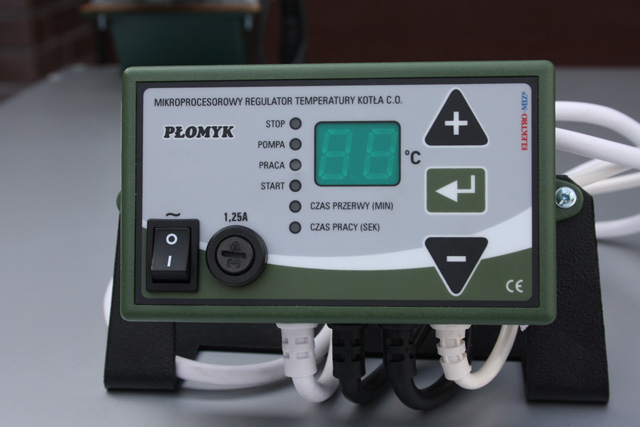

Регулятор «Пломык» предназначен для управления острым дутьем в котлах центрального отопления на мелочи и для включения циркуляционного насоса в установках центрального отопления. Регулятор обладает функцией продувки, которая включается выше заданной температуры. Регулируемая настройка включения насоса центрального отопления. Регулятор «Пломык» соответствует домашним и промышленным нормам электромагнитной совместимости (знак CE). Контроллер характеризуется очень простым уходом и безотказностью.

Технические данные:

  • Диапазон регулирования температуры 35 – 80 градусов по Цельсию.
  • Диапазон измерения температуры 0 – 99 градусов по Цельсию.
  • Температура, при которой включается циркуляционный насос, регулируется в пределах 10 – 70 градусов по Цельсию
  • Регулировка продувки; 0 - 90 секунд, пауза 1 - 15 минут.
  • Возможность полностью выключить продувку P - 0
  • Плавная регулировка острого дутья
  • Работа при температуре внешней среды – 40 градусов по Цельсию
  • Электопитание ~230V/50Hz
  • Допустимая нагрузка выводов: - острое дутье максимально 100W – циркуляционный насос максимально 100W

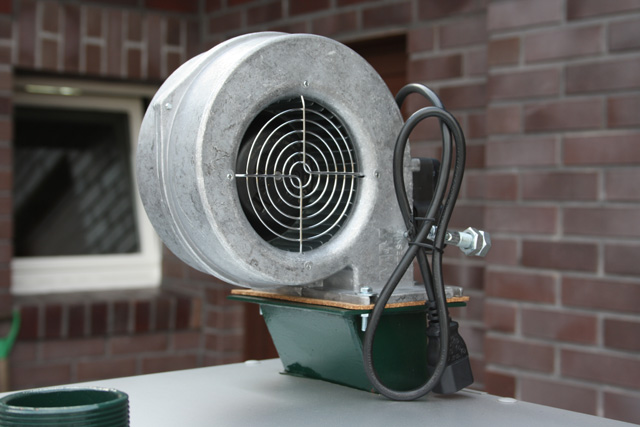

  • Регулируемая мощность (обороты) воздуходувки в [%]; 30%-100%
  • Диапазон автоматической модификации мощности воздуходувки перед достижением заданной температуры: с 2 до 10 градусов по Цельсию
  • Относительная влажность воздуха 95%
  • Степень защиты IP 40
  • Класс изоляции I
  • Размеры (ширина x высота x глубина) 125x75x50мм
  • Электрическая защита 1,25A

Настройка котла

При расширенной конфигурации котла мы предлагаем несколько вариантов:

  • мы предлагаем возможность расположения подачи с левой / с правой стороны котла
  • мы предлагаем возможность установки двери на левую / правую сторону
  • мы предлагаем выбор диаметра и типа патрубка питательного трубопровода и патрубка возврата
  • мы предлагаем выбор места установки патрубка питательного трубопровода и патрубка возврата
  • мы предлагаем выбор формы и места установки дымового борова, например, колено влево, кверху и так далее

1. Выход дымового борова
сзади в середине.

2. Выход дымового борова
сзади (колено влево).

3. Выход дымового борова
сзади (колено вправо).

4. Выход дымового
борова вверху.

5. Выход дымового борова
сзади (колено кзади).

6. Выход дымового борова
вверху (колено влево).

7. Выход дымового борова
вверху (колено вправо).

Форма дымового борова

Форма дымового борова подбирается в соответствии с желанием клиента. Мы предлагаем круглую / квадратную / прямоугольную форму.

Картина

Мы предлагаем картины котельных цвета: зеленый / красный / синий.

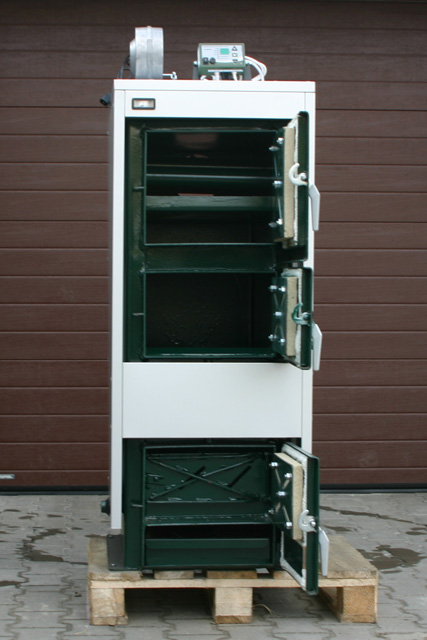

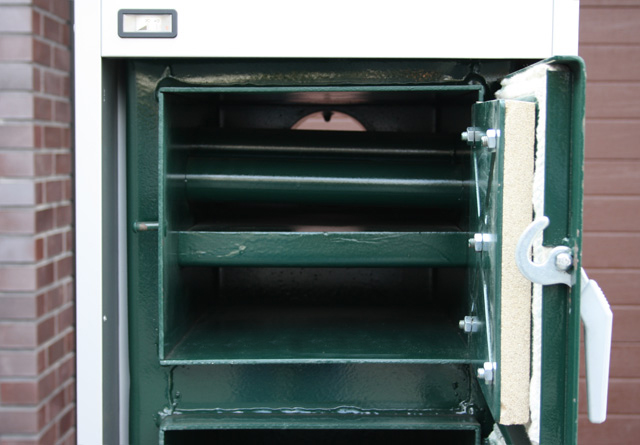

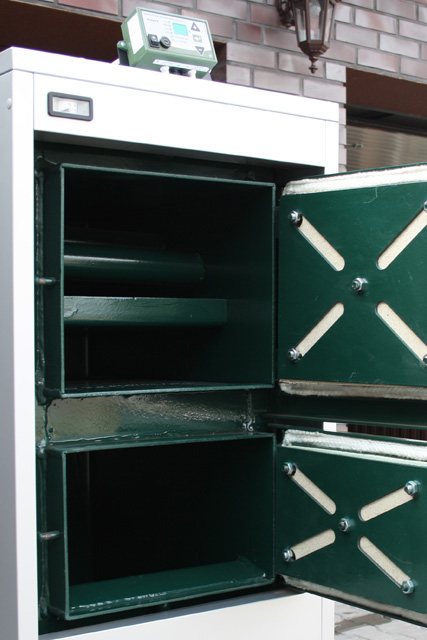

Галерея

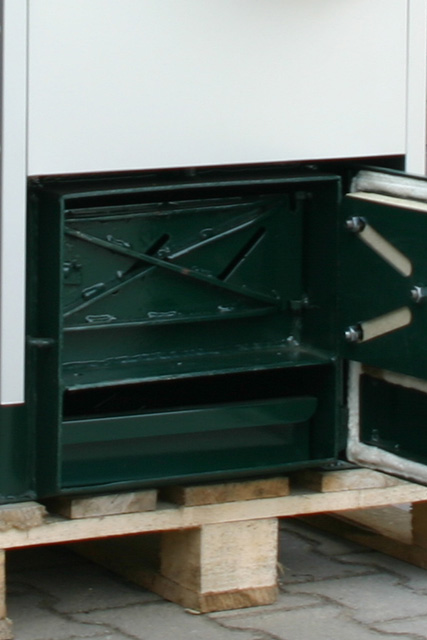

Решетка

A - высота двери
B - ширина двери
C - высота гриля
D - глубина сетки
E - ширина сетки
F - высота гриля

A B C D E F
10 кв 19 29 30 30 24 52
15 кв 22 31 33 32 29 52
18 кв 22 33 35 35 33 57
22 кв 22 33 37 39 33 59
26 кв 22 34 44 47 34 66
32 кв 24 35 47 50 35 71
36 кв 25 40 52 57 40 77
48 кв 25 50 55 61 51 80
