HERMES - kocioł z automatyką na paliwo stałe (25 kW)

Informacje

Kotły typu HERMES są to nowoczesne urządzenia grzewcze wyposażone w automatyczny zespół podawania paliwa i dawkowania powietrza do spalania, całość uzupełniona jest o zbiornik opału i regulator temperatury. Dzięki zastosowaniu nowoczesnego palnika retortowego o szerokim zakresie pracy (25 - 100%) uzyskano najbardziej ekonomiczny proces spalania w systemie ciągłym.

Transport paliwa ze zbiornika do palnika retortowego odbywa się za pomocą podajnika ślimakowego. Wymiennik wykonany jest z wysokiej jakości stali kotłowej zapewniającej długą żywotność.

Zaletą kotłów retortowych HERMES jest małe palenisko tzw. retortowe o dużej sprawności. Charakterystyczną cechą kotłów HERMES jest ich niska emisja szkodliwych związków dzięki bezdymnemu spalaniu opału.

Dodatkowy odzysk ciepła zawartego w spalinach jest uzyskiwany dzięki specjalnej konstrukcji wymiennika rurowego, który zapewnia wysoką sprawność urządzenia.

Technika wykorzystująca palniki retortowe w porównaniu ze standardowymi procesami spalania węgla znacznie redukuje zużycie paliwa i ogranicza emisję tlenku azotu i dwutlenku węgla, a dzięki temu zużywając mniej energii, redukuje koszty. Oszczędność w stosunku do kotłów opalanych np. olejem opałowym w skali roku osiągnąć może współczynnik 1:3 na korzyść paliw stałopalnych.

Paliwa spalane z podajnika:

ekogroszek

miał

ekogroszek
/ pellet

ekogroszek
/ owies

Paliwa spalane na ruszcie dodatkowym:

węgiel

brykiet

drewno

Do pobrania:

Dane techniczne

Wyszczególnienie Parametry techniczne kotłów HERMES
Typ kotła HERMES
Moc nominalna kW 25
Zakres mocy kW 10 - 30
Wielkość powierzchni do ogrzania 82 - 250
Sprawność cieplna przy paliwie podstawowym % =>82 - 86
Maksymalna temperatura wody °C 80
Minimalna temperatura powrotu °C 55
Maksymalne ciśnienie robocze Bar 1,5
Powierzchnia ogrzewanego pomieszczenia 80
Paliwo:
- miał węglowy
- retopal
- ekogroszek
- antracyt
- do współspalania
- BPS
MJ
20 - 24
24
26 - 29
20
pellety, trociny, ziarna zbóż
w proporcji 60/40 (60% węgla)
Zużycie paliwa przy mocy nominalnej kg/h 4,5 - 5,5
Pojemność kosza zasypowego kg 150
Wymagany ciąg spalin Pa 20-25
Orientacyjny przekrój otworu kominowego cm² 330
Orientacyjna wysokość komina m 6
Pojemność wodna kotła dm³ 116
Średnica przekroju czopucha mm 160
Średnica króćca zasilania powrotu cal GZ 2"

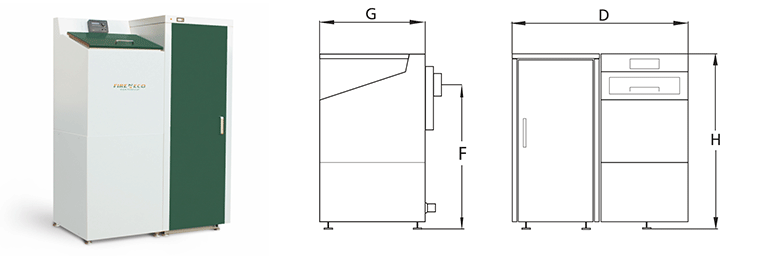

Wymiary gabarytowe zestawu:
- szerokość D
- wysokość H
- głębokość G
- wysokość F

mm

1140
1485
810
1250
Masa zestawu bez wody:
- netto
- w transporcie (z kartonem i paletą)
kg
378
417
Masa elementów:
- wymiennik (bez obudowy i drzwiczek)
- obudowa wymiennika
- zespół podajnika z palnikiem
- kosz zasypowy z klapą

kg

211
25
50
47
Pobór mocy W 80
Napięcie zasilania V 230
Pojemność l 150

Sterowanie

Głównym zastosowaniem regulatora MINI-STER jest automatyczne sterowanie pracą kotła centralnego ogrzewania, wyposażonego w podajnik ślimakowy lub tłokowy na paliwa stałe. Proces sterowania realizowany jest poprzez kontrolę temperatury czynnika będącego nośnikiem ciepła (np. wody). Regulator MINI-STER może bezpośrednio współpracować z termostatem pokojowym. Regulator w inteligentny sposób bez ingerencji użytkownika sam dobiera tryby pracy pomp CO i CWU w różnych nastawach temperatur CO i CWU oraz dobiera odpowiednią temperaturę na kotle. Możliwe jest wyłączenie poszczególnych funkcji CO i CWU, np. w okresie letnim możliwe jest włączenie trybu “Tylko CWU”, czyli tylko ciepła woda użytkowa bez grzania pomieszczeń.

Dane techniczne:

  • Zakres regulacji temperatury kotła 35 - 80st.C
  • Zakres pomiaru temperatury CWU 40 - 70st.C
  • Temperatura, przy której następuje załączenie pompy obiegowej jest regulowana w zakresie 10 - 70st.C
  • Regulacja podtrymania ognia: 0 - 90 sek., przerwa 1 - 15 min.
  • Praca przy temperaturze otoczenia 0 - 40st.C
  • Zasilanie ~230V/50Hz
  • Dopuszczalne obciążenie wyjść: - nadmuch max 100W - pompa obiegowa max 100W
  • Regulowana moc (obroty) dmuchawy wyrażana w [%] od 30%-100%
  • Wilgotność względna powietrza 95%
  • Stopień ochrony IP 40
  • Klasa izolacji I
  • Zabezpieczenie elektryczne 3,15A

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego
  • oferujemy wybór kształtu i umiejscowienia czopucha kotła np. kolano w lewo, na górę itd.

1. Wyjście czopucha z tyłu
przesunięte w lewo.

2. Wyjście czopucha z tyłu
na środku.

3. Wyjście czopucha z tyłu
przesunięte w prawo.

4. Wyjście czopucha z tyłu
(kolano w lewo).

5. Wyjście czopucha z tyłu
(kolano w prawo).

Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.

Malowanie

Jako jedni z nielicznych producentów oferujemy Państwu dobór kotła w jednym z trzech wybranych kolorów: zielony / czerwony / niebieski.
