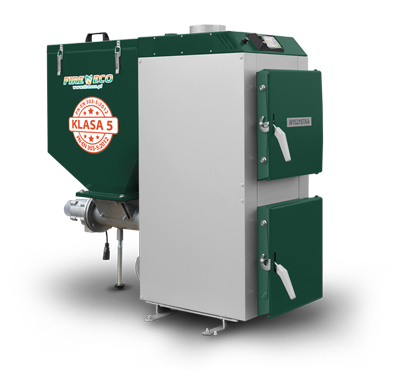

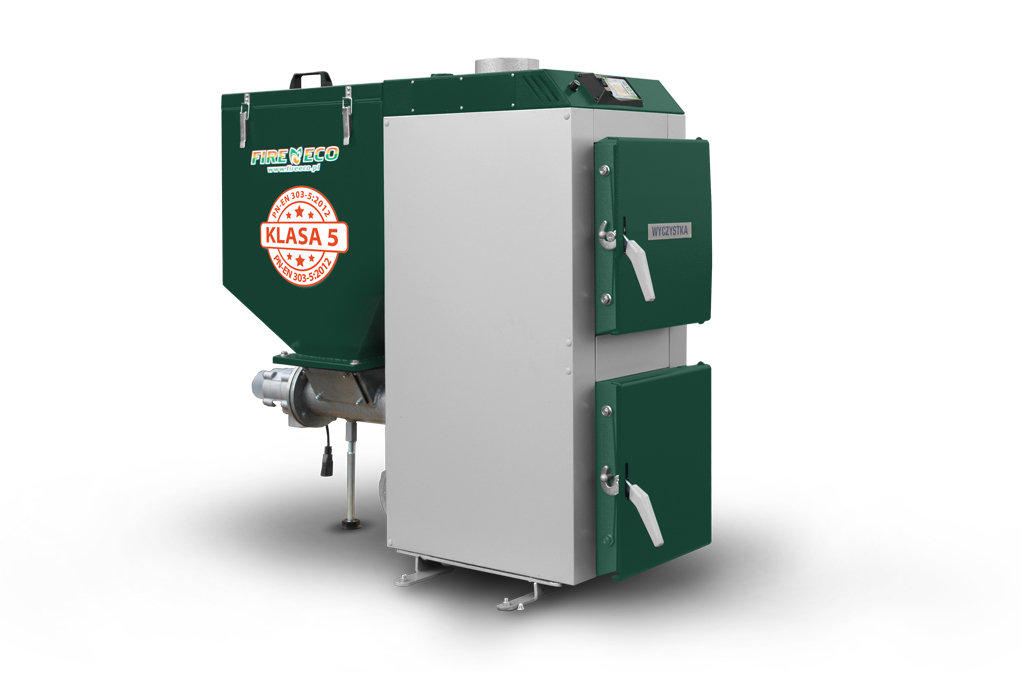

SZTOKER - kocioł 5 klasy spełnia normy PN-EN 303-5:2012

Informacje

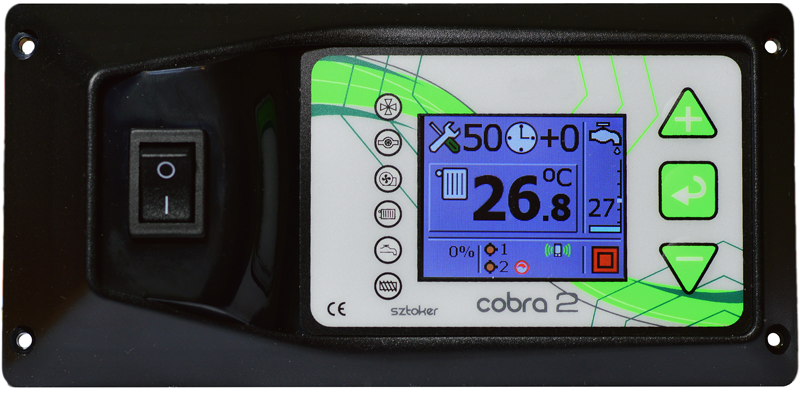

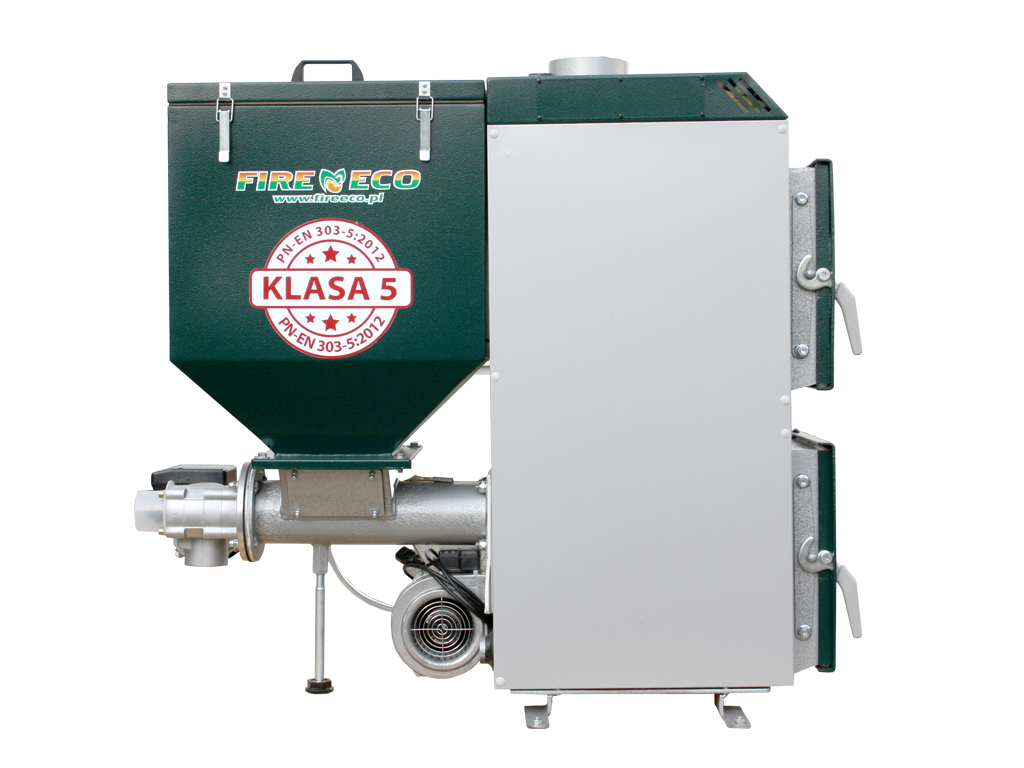

Kocioł Sztoker z automatycznym zespołem podawania paliwa, wyposażony w zasobnik opału oraz mikroprocesorowy regulator Cobra 2 z systemem sterowania PID II.

Transport opału ze zbiornika do paleniska odbywa się za pomocą podajnika ślimakowego o opatentowanej konstrukcji, która zmniejsza ryzyko zerwania zawleczki zabezpieczającej.

Wymiennik wykonany jest z wysokiej jakości stali zapewniającej wysoką trwałość. Regulator steruje płynnie pracą dmuchawy w pełnym jej zakresie, załączaniem pomp obiegowych c.o., pompy c.w.u., podajnika paliwa oraz siłownikiem zaworu mieszającego.

Dodatkowo regulator może współpracować z panelem zdalnym T1000, który może również spełniać role termostatu pokojowego.

Dzięki rozbudowanemu algorytmowi pracy, regulator może oddzielnie sterować strefami czasowymi dziennymi oraz tygodniowymi zarówno dla temperatury kotła jak i ciepłej wody użytkowej. Sterownik Cobra 2 z algorytmem PID II włącza kocioł na taką moc jaka jest w danym momencie potrzebna do utrzymania zadanej temperatury.

Kocioł grzeje przez cały czas, nie ma przestojów, nie ma gwałtownych zmian temperatury ani w kominie ani w komorze spalania a temperatura wody zasilającej jest bardzo stabilna.

Szybki demontaż elementów składowych kotła umożliwia bezproblemowy transport do każdej kotłowni.

Paliwa spalane z podajnika:

ekogroszek

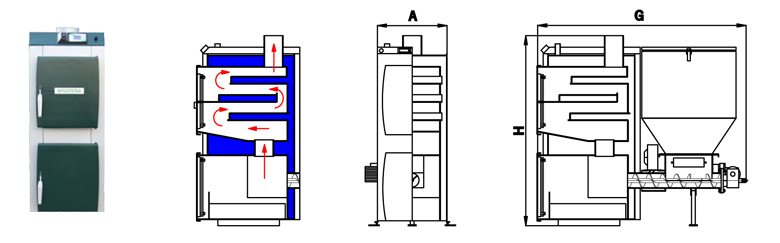

Dane techniczne

Wyszczególnienie Parametry techniczne kotłów SZTOKER
Znamionowa moc ciepła
kW
8
12
18
24
35
46
Minimalna moc ciepła
kW
2
3
6
7
10
13
Wielkość powierzchni ogrzewanej*
m²
do 100
do 150
do 220
do 300
do 430
do 570
Klasa kotła wg PN- EN 303-5:2012

5
Sprawność kotła
%
>88,7
Paliwo

Węgiel kamięnny typ 31,2 sortyment groszek o granulacji 5-25mm
Klasa paliwa

Paliwo kopalne klasa „ a"
Zużycie paliwa **
kg/h
01-sty
1,82
2,81
3,53
5,62
6,89
Pojemność zasobnika paliwa ***
kg
70
90
120
150
300
300
Stałopalność
h
60
50
43
42
53
44
Pojemność wodna kotla
l
40
50
80
110
200
220
Masa kotła bez wody
kg
195
210
290
325
475
540
Wymagany minimalny ciąg spalin
mbar
0,16
0,2
Temperatura spalin - moc min - moc max
°C
80
°C
170
Ilość spalin - moc min - moc max
g/s
2,3
3,3
4,5
8,8
9,2
11
g/s
5,7
8,4
11,6
16,1
22,5
24,3
Ciśnienie próbne
MPa
0,25
Max. dopuszczalne ciśnienie robocze
MPa
0,2
Temperatura wody na zasilaniu min./max.
°C
65/80
Temperatura wody na powrocie min.
°C
50
Zakres regulacji temperatury
°C
40-80
Minimalna temperatura wody kotłowej
°C
10
Opory przepływu wody ΔT=20 ΔT=10
Pa
180

Pa
720
Wymiary komina
cm x cm Ø mm
15 x 15 170
19 x19 220
Minimalna wysokość komina
m
6
8
Średnica czopucha
Ø mm
130
160
Zasilanie
V/Hz
~230V/50Hz
Pobór mocy
W
190
Poziom halasu
dB
<65dB(A)
Średnica króćca zasilania i powrotu
G
1"
1,5"
Szerokość
mm
380
480
480
480
600
600
Długość
mm
1150
1150
1150
1150
1350
1350
Wysokość
mm
1000
1000
1280
1450
1480
1700

Sterowanie

Regulator COBRA PID wyposażony jest standardowo w funkcję CWU, użytkownik nastawia tylko temperaturę na zasobniku. Dobieg pompy oraz różnicę między temperaturą na zasobniku a kotłem dobiera sobie regulator automatycznie. Dodatkowo użytkownik może ustawić sobie większą temperaturę na zasobniku c.w.u. niż na kotle, a regulator tak będzie sterował pracą pomp aby dostarczać odpowiednią ilość ciepła na zasobnik c.w.u. i instalacje c.o., nie powodując jednocześnie przegrzania

Użytkownik regulatora COBRA 2 PID może samodzielnie dokonywać aktualizacji oprogramowania. Po podłączeniu regulatora do komputera dzięki łączu USB, komputer rozpozna regulator jako dodatkowy dysk.


Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego

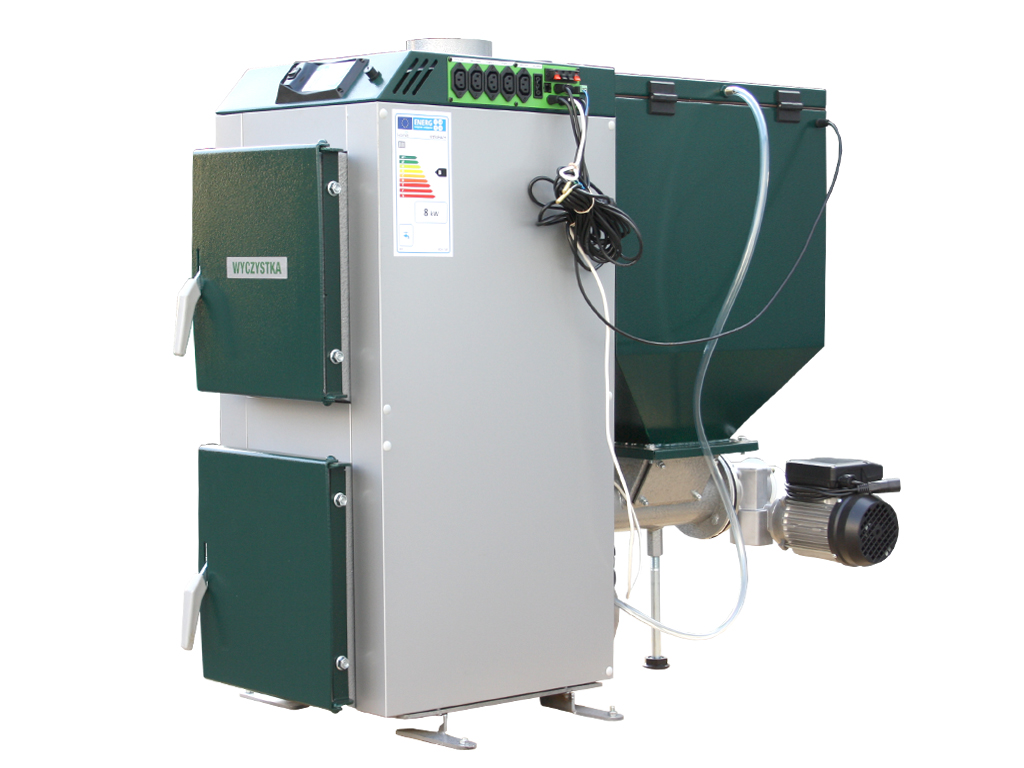

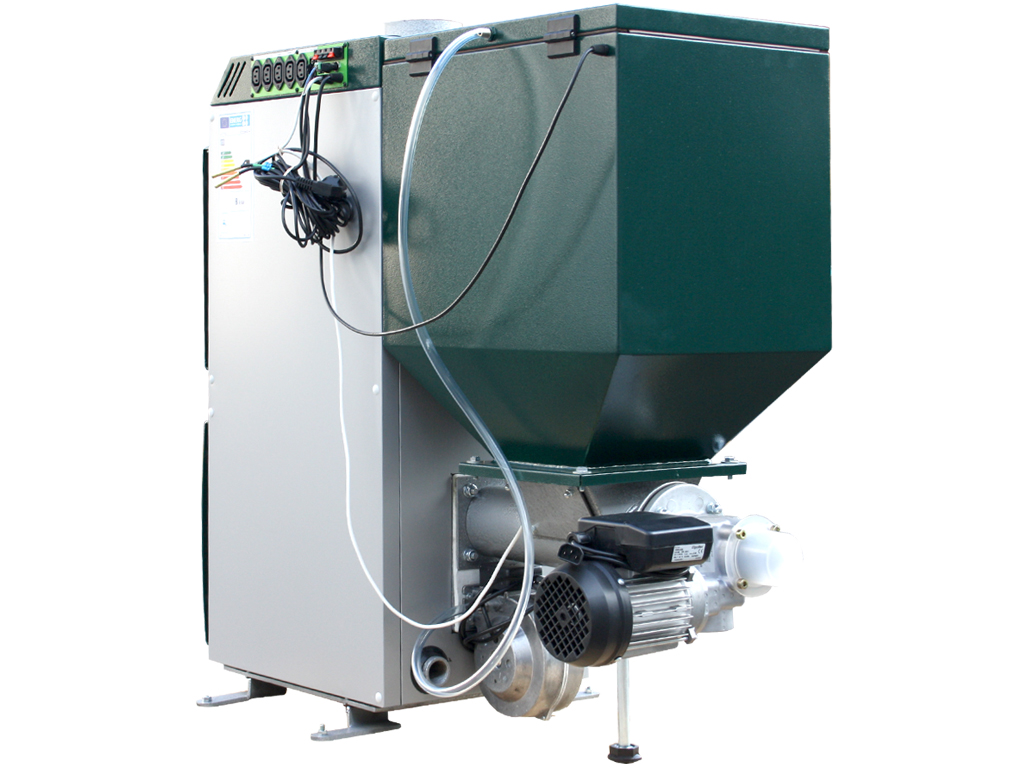

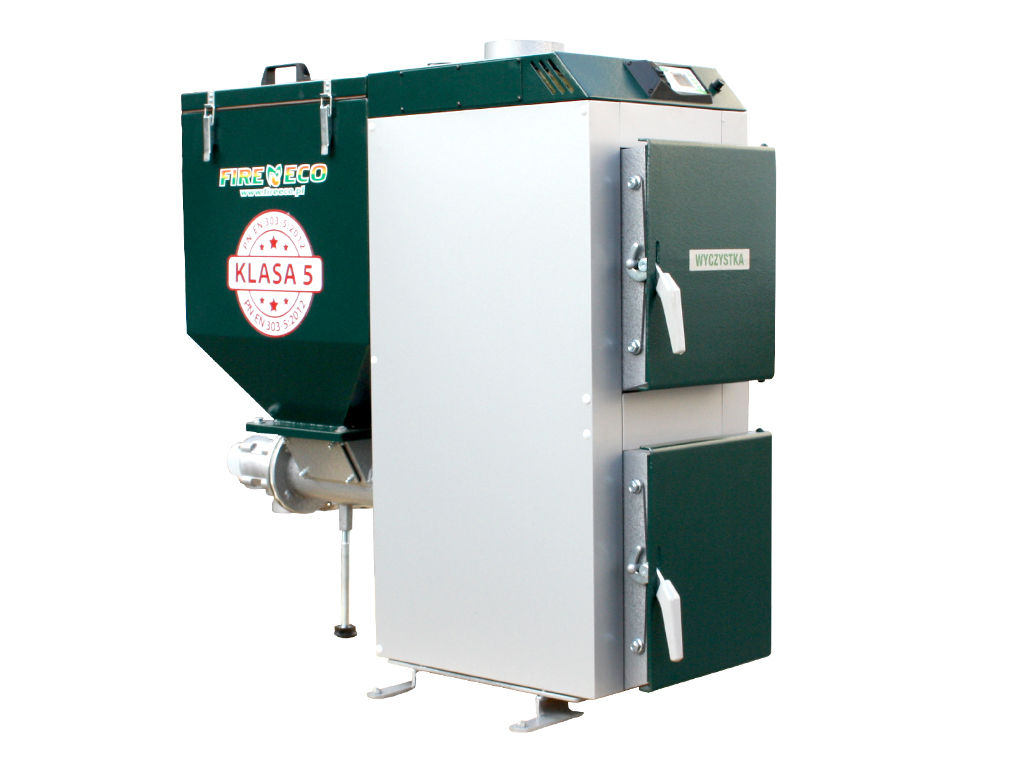

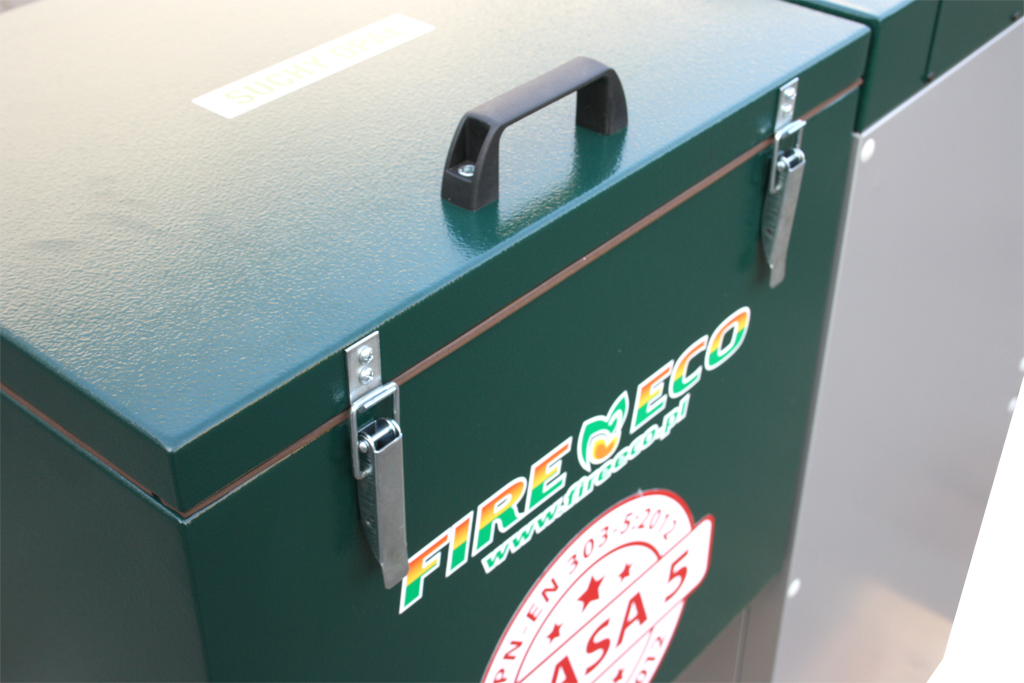

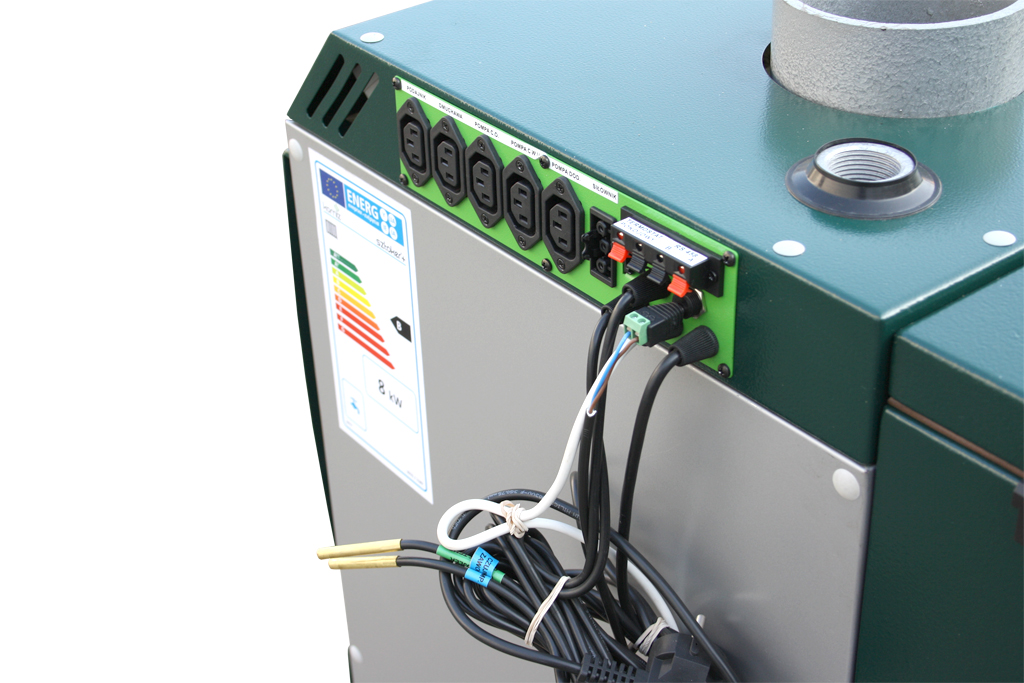

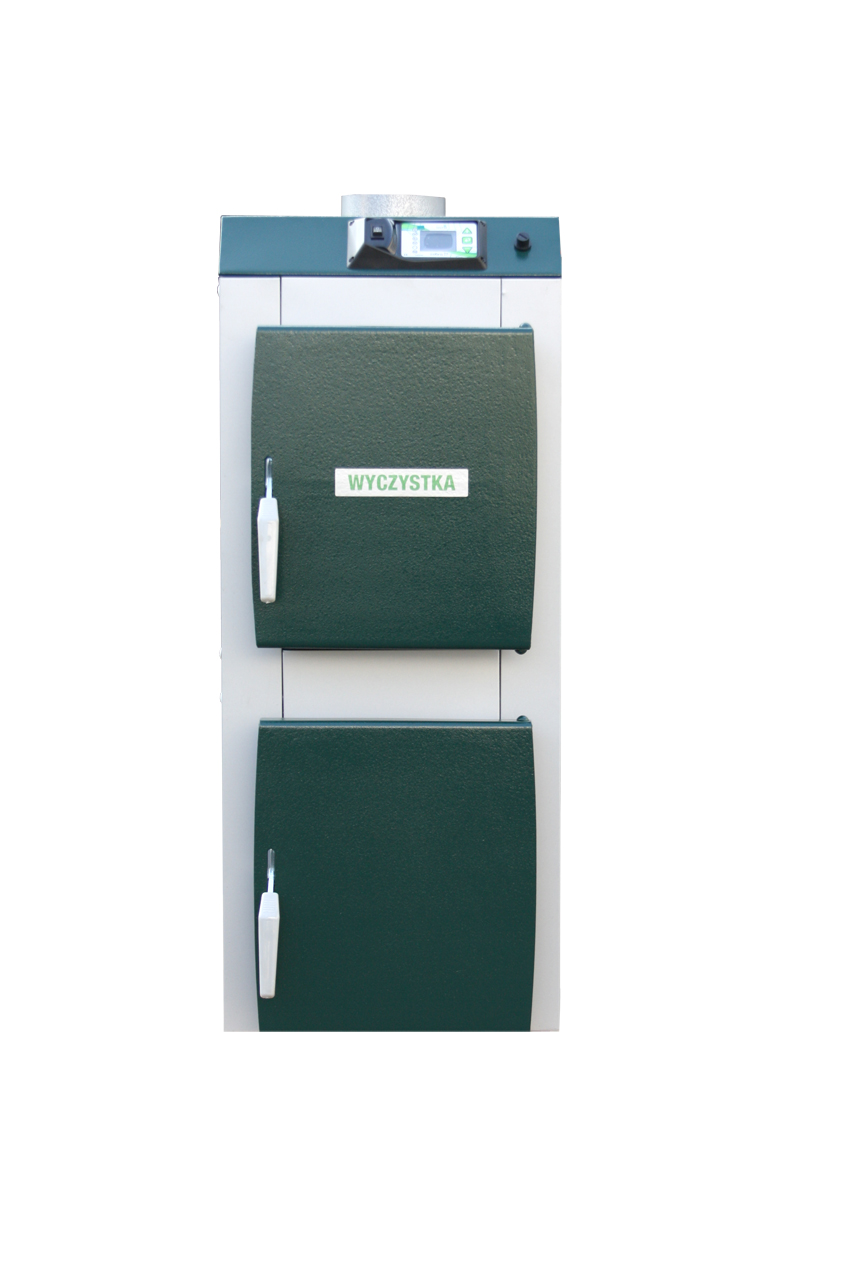

Galeria

Palenisko

Wymiary paleniska dodatkowego

A - głębokość paleniska
B - szerokość paleniska
C - wysokość paleniska

A B C
12 kW 38 32 30
15 kW 38 32 30
18 kW 39 35 30
25 kW 44 35 30
38 kW 49 40 30
50 kW 54 45 32
